Penambangan

ENGINEERING

SASARAN :

Memahami bagian – bagian tambang
Memahami istilah – istilah dalam tambang terbuka
Memahami pembacaan PETA dan Patok survey
Memahami Hierarchy Equipment
Memahami flow production statistic
Memahami dasar konsep dewatering
Memahami dasar perencanaan jalan tambang

FLOW MINING PROCESS

METODE PENAMBANGAN

Metode penambangan secara umum dibagi menjadi 2 metode yaitu :

1. Tambang Terbuka
adalah Tambang yang berhubungan langsung dengan udara luar / dekat dengan permukaan dengan kedalaman Tambang Terbuka < 150 mdpl

2. Tambang Bawah Tanah

Tambang yang kegiatan produksi-nya dilakukan di dalam terowongan di bawah permukaan tanah

BAGIAN – BAGIAN TAMBANG TERBUKA

a. PIT ( Area Penggalian )

Merupakan area penggalian yang mempunyai bagian-bagian sbb :

loading point/bench kerja, adalah titik alat loading bekerja dengan dimensi yang ditentukan
Inpit access, adalah jalan sementara yang menjadi penghubung alat hauler dalam tambang
Sump, adalah titik paling rendah dalam tambang yang dijadikan tempat penampungan sementara air tambang

b. Jalan Tambang

adalah jalur jalan yang digunakan untuk memindahkan tanah penutup (overburden) maupun bahan galian.

Jalan Tambang terdiri dari:
•    jalan angkut overbuden
•    jalan angkut tanah pucuk (top soil)
•    jalan angkut batubara

c. Disposal
Adalah tempat pembuangan tanah galian
Tanah penutup (overburden) dibedakan atas:
•    tanah pucuk/humus (top soil)
•    tanah penutup (overbuden) yang bersifat PAF
•    tanah penutup (overbuden) yang bersifat NAF

d. ROM ( Run Of Mine )

Adalah tempat penumpukan butiran batubara sesuai dengan ukuran yang diinginkan, sebelum dikirimkan kepada pembeli.

MINE PLAN

COMBINE DESIGN + CONTOUR

X-SECTION

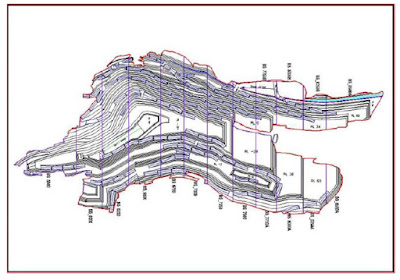

PEMBUATAN BLOCK SEQUENCE

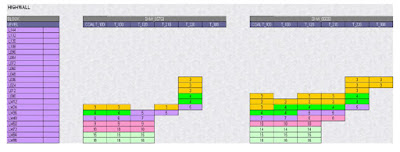

SETTING & SEQUENCE FLEET

Pembuatan Monthly Design

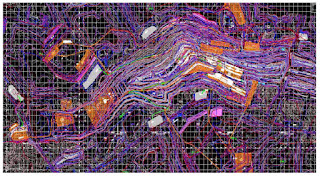

Weekly Map

Yang harus diperhatikan G/L :
1.Batasan monthly plan
2.Batasan weekly sequence
3.Posisi fleet di peta
4.Request level ( RL )
5.Arah drainase
6.Posisi dumping + distance
